Internet-Telefonie - Voice over IP

mit



Konfiguration HandyTone-286 für 1und1

DSL FLAT
-
 Downstream bis zu 16000 kbit/s
 Upstream  bis zu 1024 kbit/s

ROUTER
-
Router ELSA LANCOM DSL/I-10+
Firmwareversion 5.02.0020 / 27.07.2005

SWITCH
-

Switch Level One FSW-2409TFX
Ports 24 Ports  -  10/100Mbps

HandyTone-286
-
SIP und STUN
Plug & Play dank Vorkonfiguration
Adresszuweisung: DHCP / statisch
192.168.0.99
10 Mbit/s Ethernetanschluss
CAT-5 Netzwerkkabel
Software Version
Program    1.0.4.39 1.0.4.50 1.0.4.55 1.0.6.7
Bootloader   1.0.0.13 1.0.0.14 1.0.0.14 1.0.1.0
HTML   1.0.0.20 1.0.0.20 1.0.0.24 1.0.0.49
VOC   - - - 1.0.0.10



VoIP mit Sipgate

Mit diesen Einstellungen funktioniert VoIP in meinem Netzwerk fast optimal.

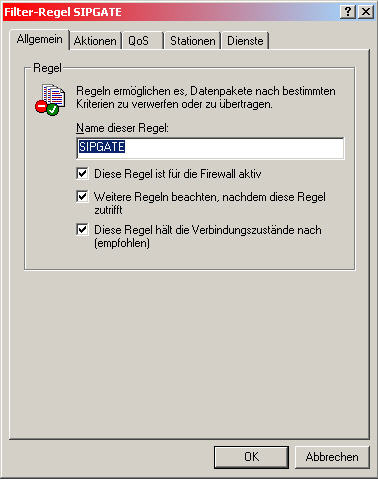

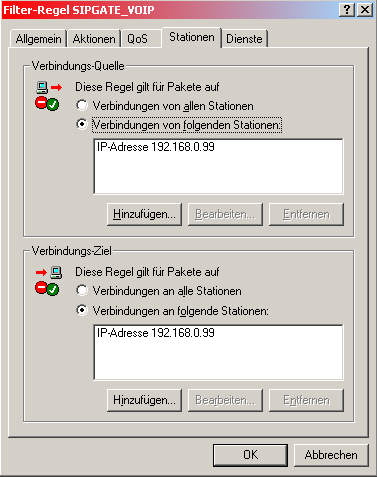

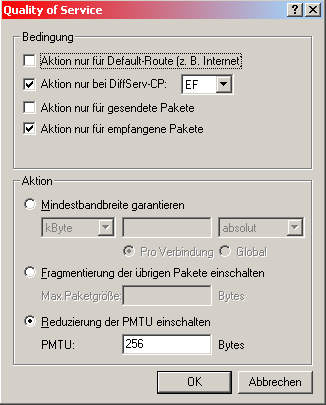

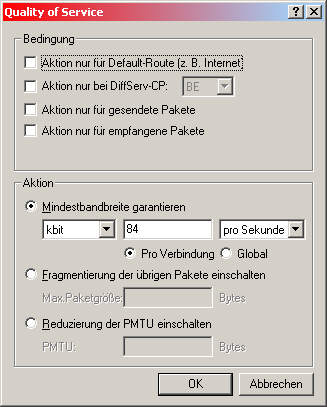

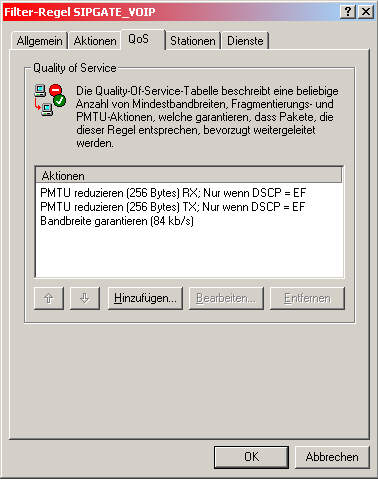

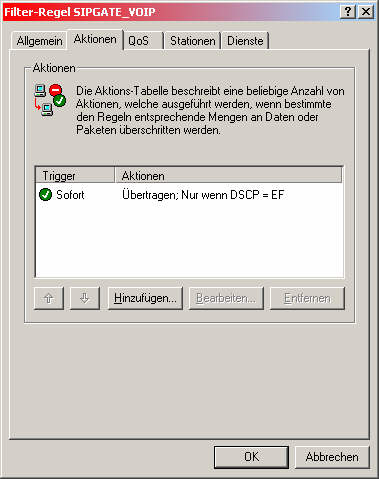

Wichtig ist, dass das DSL-Interface richtig konfiguriert ist, damit die Firewall/QoS richtig arbeiten kann.

Eine Liste für die Konfiguration habe ich ebenfalls hinterlegt.(Die Liste kommt von LANCOM)

Die Einstellungen für Download und Upload wurden wie folgt geprüft:

Prüfung mit Download:

1. Auf dem Rechner PC04 werden mehrere Downloads mit einer Gesamtgröße von ca. 50MB gestartet. (Auf dem SpeedManager von T-Online wird der Download mit ca. 3032 kbit/sek, der Upload mit ca. 44 kbit/sek angezeigt.)

2. Auf dem VoIP Telefon wird nun eine beliebige Telefonnummer gewählt.

3. Nach dem Wählen wird der Download mit ca. 2880 kbit/sek, der Upload mit ca. 44 kbit/sek angezeigt.

4. Daraus folgt, dass das dynamische Einbremsen funktioniert. Die Sprachqualität würde ich als gut bezeichnen. Auch der Gesprächspartner ist mit der Sprachqualität zufrieden.

5. Nach dem Beenden des Gesprächs steigt der Download wieder auf die ca. 3032 kbit/sek.

6. Auch bei einem Anruf vom Festnetz zum VoIP Telefon ist der gleiche Effekt zu beobachten.



Prüfung mit Upload:

1. Auf dem Rechner W2KS01 wird über FTP eine mehrere MB große Datei von einem User geholt. (Auf dem SpeedManager von T-Online wird der Upload mit ca. 378 kbit/sek, der Download mit ca. 9 kbit/sek angezeigt.)

2. Auf dem VoIP Telefon wird nun eine beliebige Telefonnummer gewählt.

3. Nach dem Wählen wird der Upload mit ca. 290 kbit/sek, der Download mit ca. 9 kbit/s angezeigt.

4. Daraus folgt, dass das dynamische Einbremsen funktioniert. Die Sprachqualität würde ich als gut bezeichnen. Auch der Gesprächspartner ist mit der Sprachqualität zufrieden.

5. Nach dem Beenden des Gesprächs steigt der Upload wieder auf die ca. 378 kbit/sek.

6. Auch bei einem Anruf vom Festnetz zum VoIP Telefon ist der gleiche Effekt zu beobachten.



Prüfung mit Download und Upload:

Auch hier ist der gleiche Effekt wie oben beschrieben zu beobachten.



Problemfall WebCamXP:

Wird auf dem PC04 das Programm WebCamXP gestartet und ein User con. WebCamXP, dann treten bei VoIP Probleme auf. Beim Gesprächspartner ist die Sprache abgehackt.

Beobachtung:

WebCamXP sendet mit einem Upload von ca. 130 kbit/sek. Alle 2-4 sek steigt der Download sprungartig für ca. 1-2 sek. auf ca. 213 kbit/sek an und fällt dann wieder auf 130 kbit/sek. zurück.

Fazit:

Der Router kommt offensichtlich mit diesen sprungartigen Veränderungen, die kontinuierlich und schnell auftreten nicht klar.



Nordendorf, 28.01.2005



Konfiguration ELSA LANCOM DSL/10



Info zum DSL-Interface

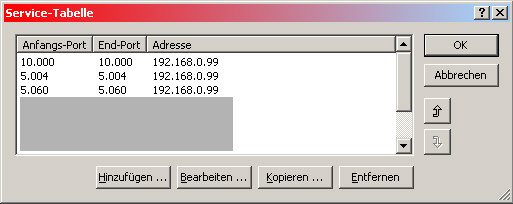

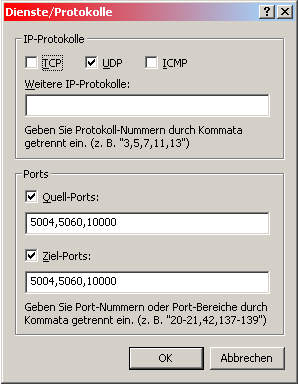

5060   - für die SIP Verbindung zum Proxy-Server     UDP (SIP-Signalisierung)
5004   - für die Sprachkommunikation     UDP (RTP, Sprache)
10000 - für die Kommunikation mit dem STUN-Server von Sipgate.     UDP (STUN)
